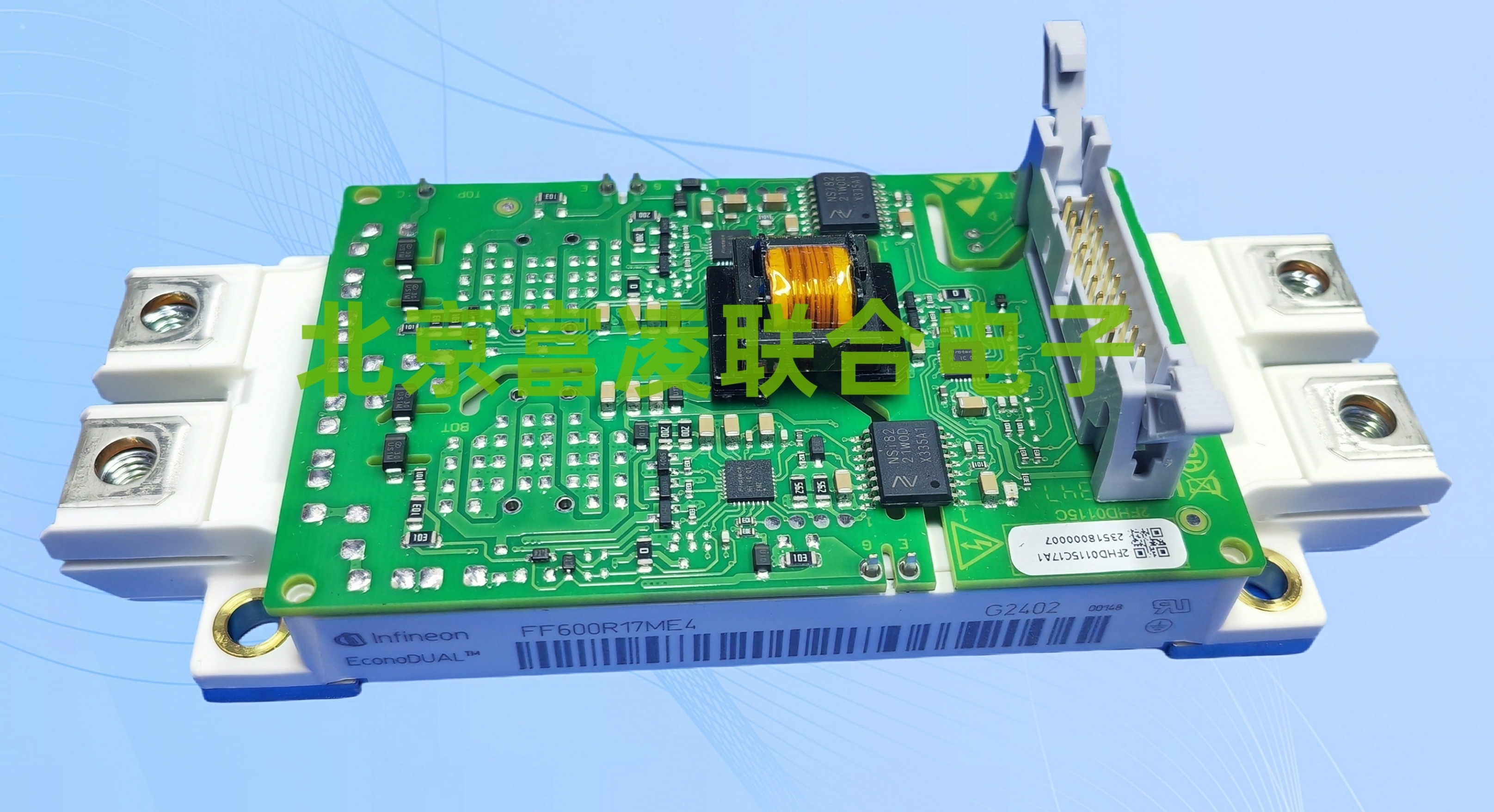

2FHD0115C 是飛仕得基于智能芯片技術自主研發的高性能、雙通道即插即用的IGBT 驅動器，針對EconoDUAL3封裝，支持最高1700V的IGBT模塊。即插即用，無需其他外圍電路，即可安全可靠的驅動IGBT模塊。以下是其選型的詳細介紹：

     性能參數

• 驅動能力：單路 1.2W，±20A，能夠滿足一定功率范圍內 IGBT 的驅動需求，可驅動多廠家不同型號的 EconoDUAL3 封裝模塊。
• 工作頻率：最高支持 50kHz 應用，適用于對開關頻率要求較高的電路，可使 IGBT 在較高頻率下穩定工作，提高系統的功率密度和效率。
• 電壓等級：適用于最高 1700V 的模塊，為高壓 IGBT 模塊提供了可靠的驅動保障，能夠滿足如新能源發電、中高壓變頻器等高電壓應用場景的需求。

     保護功能

• 短路保護：具備短路保護功能，且采用軟關斷方式。在 IGBT 發生短路故障時，能夠快速檢測并軟關斷 IGBT，有效保護 IGBT 及整個電路系統，避免因短路造成的器件損壞和安全事故。
• 智能故障管理：可對多種故障進行監測和管理，如過溫、過壓、欠壓等故障。一旦檢測到故障，能夠及時發出報警信號，并采取相應的保護措施，同時還可以將故障信息上傳至控制系統，方便用戶進行故障診斷和處理。

     應用優勢

• 數字控制方式：采用數字控制技術，具有更高的控制精度和靈活性?？梢酝ㄟ^軟件編程實現各種復雜的控制要求，如 PWM 調制、死區時間控制、故障診斷與保護等，能夠更好地滿足不同應用場景的需求。
• 支持多電平應用：在多電平變換器中，該驅動器能夠很好地適應不同電平的轉換和控制要求，實現對多電平 IGBT 模塊的精確驅動，提高多電平變換器的性能和可靠性，可應用于中高壓變頻器、新能源發電等領域。
• 兼容性與通用性：引腳定義與 PI 2SP0115T 兼容，具有較高的兼容性和通用性，可方便地替換國外同類產品，實現國產化替代，降低成本的同時，保證供應的穩定性。
• 空貼門極電阻設計：有利于適配各品牌不同電流等級的 IGBT 模塊，用戶可根據實際使用的 IGBT 模塊的電流等級，靈活選擇合適的門極電阻，以優化 IGBT 的驅動性能，提高系統的穩定性和可靠性。

        2FHD0115C選型方法分為三個方面，具體選型細節如下：

     電壓等級和有源鉗位功能的選擇

     首先，確認IGBT的電壓等級是1200V還是1700V，其次，是確認是否需要有源鉗位功能，如果需要有源鉗位功能，驅動板的電壓等級對應IGBT模塊的電壓等級，如1200V的IGBT電壓等級即選擇1200V的驅動板，如果不需要有源鉗位功能，1700V的驅動板可以兼容驅動1200V和1700V兩種電壓等級的IGBT模塊。

     工作模式的選擇，有兩種工作模式分別是直接模式和半橋模式，兩者的區別如下：

• 直接模式：IN1和IN2相互獨立，通道1和通道2可以同時打開，半橋應用中，需要保證IN1和IN2之間有足夠的死區時間。
• 半橋模式：IN1和IN2為互鎖關系，通道1和通道2不會同時打開，默認設置死區時間為4us，軟件可定制。

     故障反饋信號（SOx）的選擇，有兩種故障反饋方式分別是開漏模式（OD）和上拉模式，兩者的區別如下：

• 開漏模式（OD）: 未檢測到故障時，輸出為高阻態，需在外部接上拉電阻，上拉電壓范圍建議5~15V。
• 上拉模式：未檢測到故障時，輸出為15V。驅動器內部通過10K電阻上拉，故外部SOx外接電阻時，需要注意阻抗匹配，避免分壓導致誤判。

        大家可以結合以下選型表中所列出的主要參數，選擇適合需求的驅動板。若在選型過程中遇到任何疑問或困惑，請隨時聯系北京富凌聯合電子的銷售人員或技術支持團隊，我們將竭誠為您提供幫助。 北京富凌聯合電子，作為飛仕得的一級代理商，憑借專業技術，致力于為客戶提供精準的選型支持和全面的應用協助。
