英飛凌（Infineon）作為半導體領域的領軍企業，其產品在多個領域都表現出色。其中，2ED300C17-ST作為其柵極驅動器產品系列的一員，憑借其優越的性能和廣泛的應用領域，得到了眾多工程師的青睞。本文將詳細介紹2ED300C17-ST的性能特點，并通過與其他柵極驅動器的對比，進一步凸顯其優勢。

一、2ED300C17-ST性能概覽

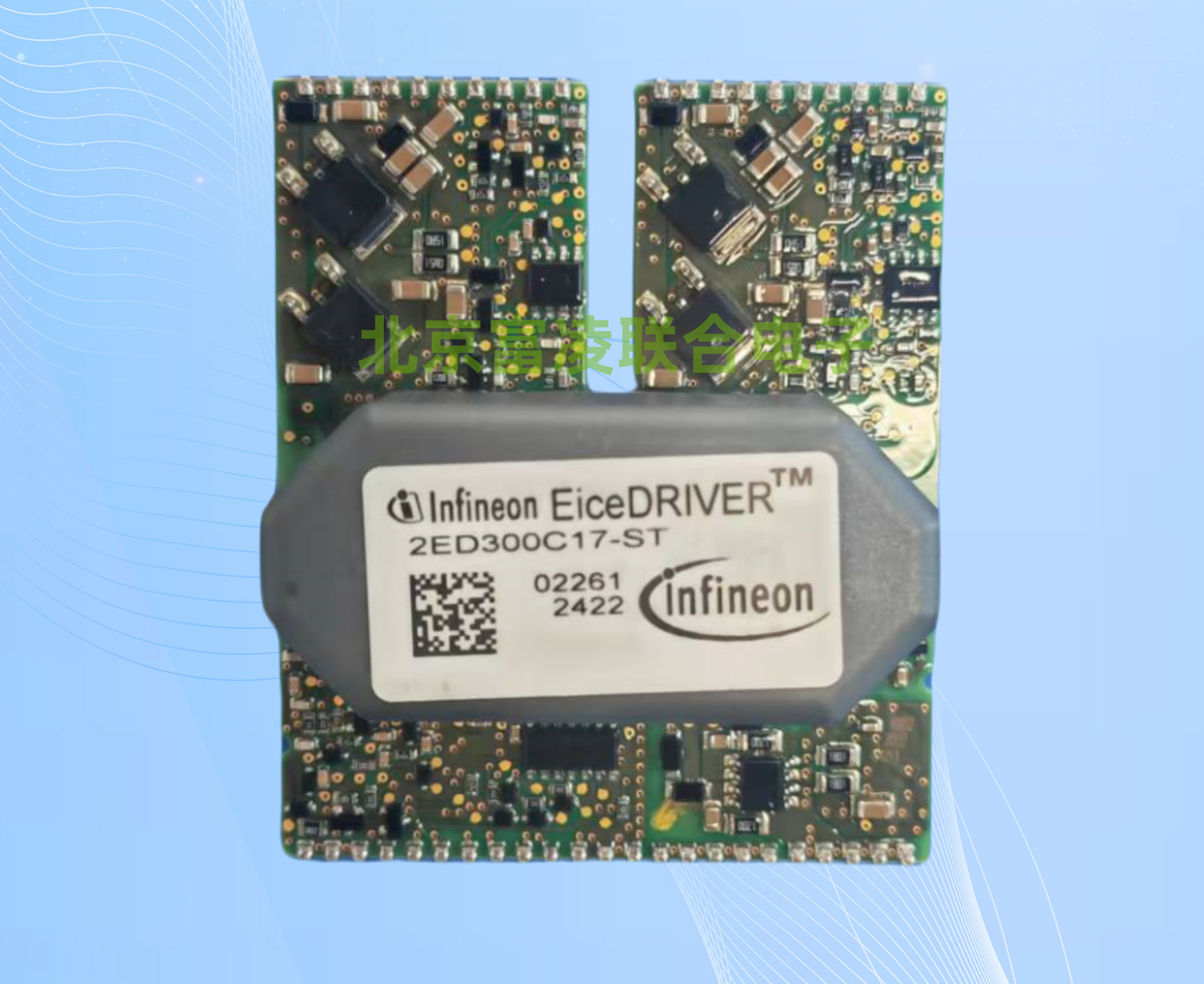

2ED300C17-ST是一款雙通道IGBT柵極驅動器板，具備增強的絕緣性能，適用于高達1700V的英飛凌IGBT模塊。其主要特點包括：

1. 高峰值輸出電流：30A的高峰值輸出電流，使其能夠輕松應對各種高負載應用。

2. 集成直流-直流SMPS：內置的直流-直流SMPS（開關模式電源）提供了穩定的電源供應，進一步提升了系統的可靠性。

3. 出色的保護功能：具備短路保護、100kV/μs CMTI（共模瞬態抗擾度）、有源米勒鉗位和軟關斷等功能，確保在各種異常情況下都能保護系統不受損害。

4. 電磁兼容性和高絕緣性：5kV的絕緣強度，經過100%測試，確保了高電磁兼容性，適用于各種惡劣環境。

5. 溫度范圍廣：工作溫度范圍在-40°C至85°C之間，使其能夠在各種極端環境下穩定工作。

6. 專利模塊并聯和輕松組裝：專利的模塊并聯技術使得多個驅動器可以輕松并聯使用，同時評估板2ED300E17-SFO的引入也大大簡化了組裝過程。

二、2ED300C17-ST的開通性能分析

就IGBT開通性能而言，有兩個重要的表現指標：開通時橋臂電流的變化率di/dt和器件從關斷狀態到導通狀態所產生的開通損耗Eon。2ED300C17-ST在這兩個方面都表現出色。

通過測試發現，隨著柵極電阻Rgon的增大，無論是開通di/dt還是dv/dt都會相應地減小，而開通特性就會變軟。這意味著反向恢復的電流變化率也在減小，二極管的應力降低。但另一方面，開通損耗卻迅速增大。因此，在選擇柵極開通電阻時，需要權衡電流尖峰和開通損耗之間的關系。

為了降低di/dt和dv/dt之間的聯動效應，可以添加一個柵極電容Cge，并適當?shù)販p小柵極電阻。測試結果顯示，在開通損耗相似的條件下，采用Cge并減小Rgon的組合可以實現更低的開通di/dt，符合IGBT開通優化的目標。

此外，柵極回路電感Lg也會顯著影響IGBT的開通性能。測試發現，柵極線纜越長，IGBT開通的速度越快，開通損耗越小。但實際應用中還是應當避免采用長柵極線，盡量降低柵極驅動回路的雜散電感，以保證系統的穩定性和可靠性。

三、與其他柵極驅動器的對比

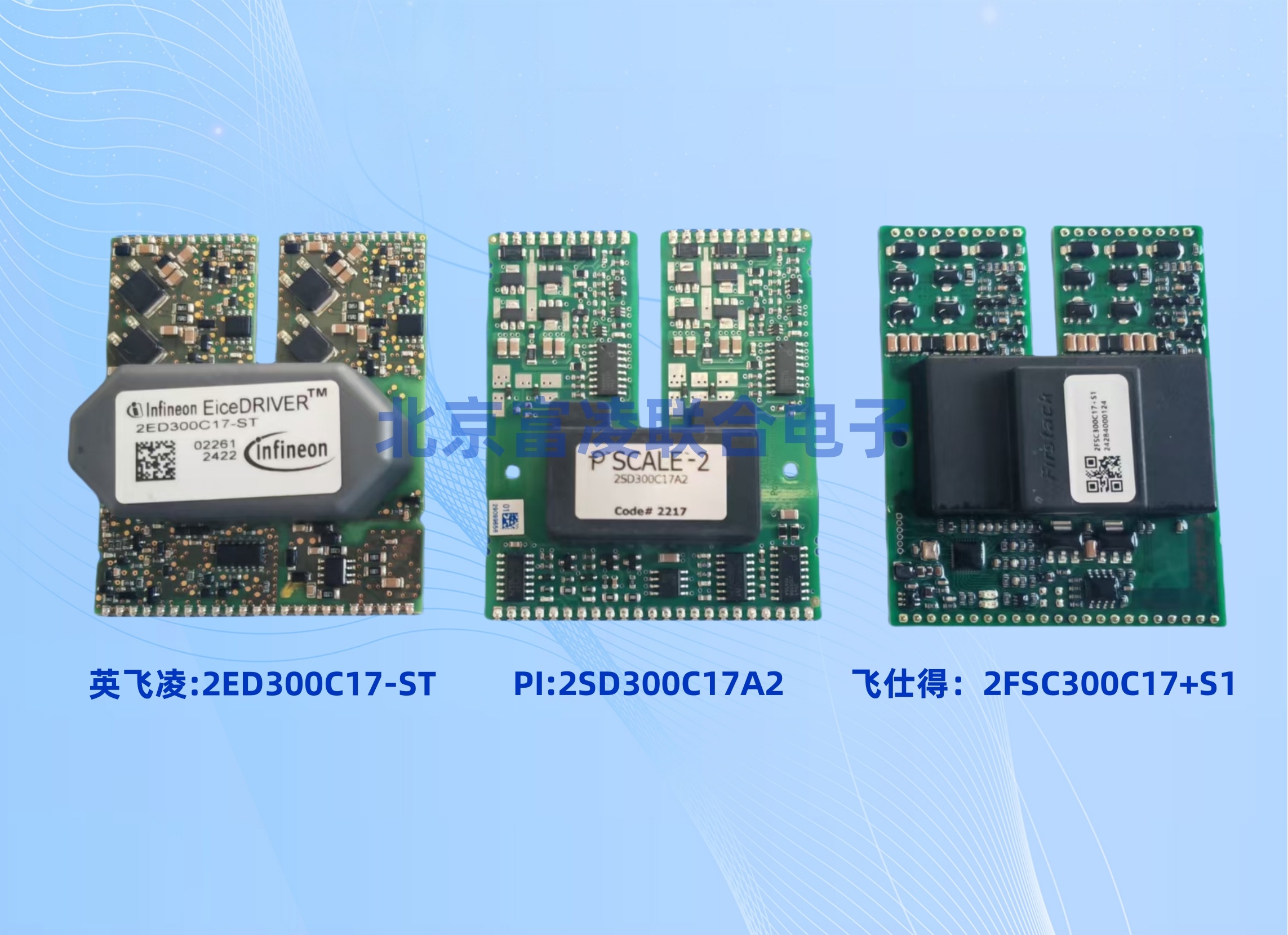

       英飛凌在2008年推出2ED300C17-ST是為了滿足1.5MW風電變流器準備的，正如英飛凌所預料，該驅動核主要應用于PrimePACK和EconoDUAL3封裝并聯使用。隨著近些年風電變流器降本壓力，2ED300C17-ST逐步失去先天優勢，被PI和飛仕得同類產品所替換，導致目前2ED300C17-ST 使用客戶數量減少，供貨不穩定，價格偏高等問題，而PI的2SD300C17A2和飛仕得的2FSC300C17-S1以兼容性強，性價比高等優勢，占據該類產品的市場主流，北京富凌聯合電子供這三款驅動核，如有相關技術問題可聯系咨詢。

四、總結

     綜上所述，英飛凌驅動核2ED300C17-ST憑借其高峰值輸出電流、出色的保護功能、高電磁兼容性和廣泛的應用于新能源發電領域，同時，PI和飛仕得以較高的性價比優勢沖擊了2ED300C17-ST的主導地位。
