飛仕得PM0438IP5驅動英飛凌FF1800R17IP5

發布時間：

2024-12-25

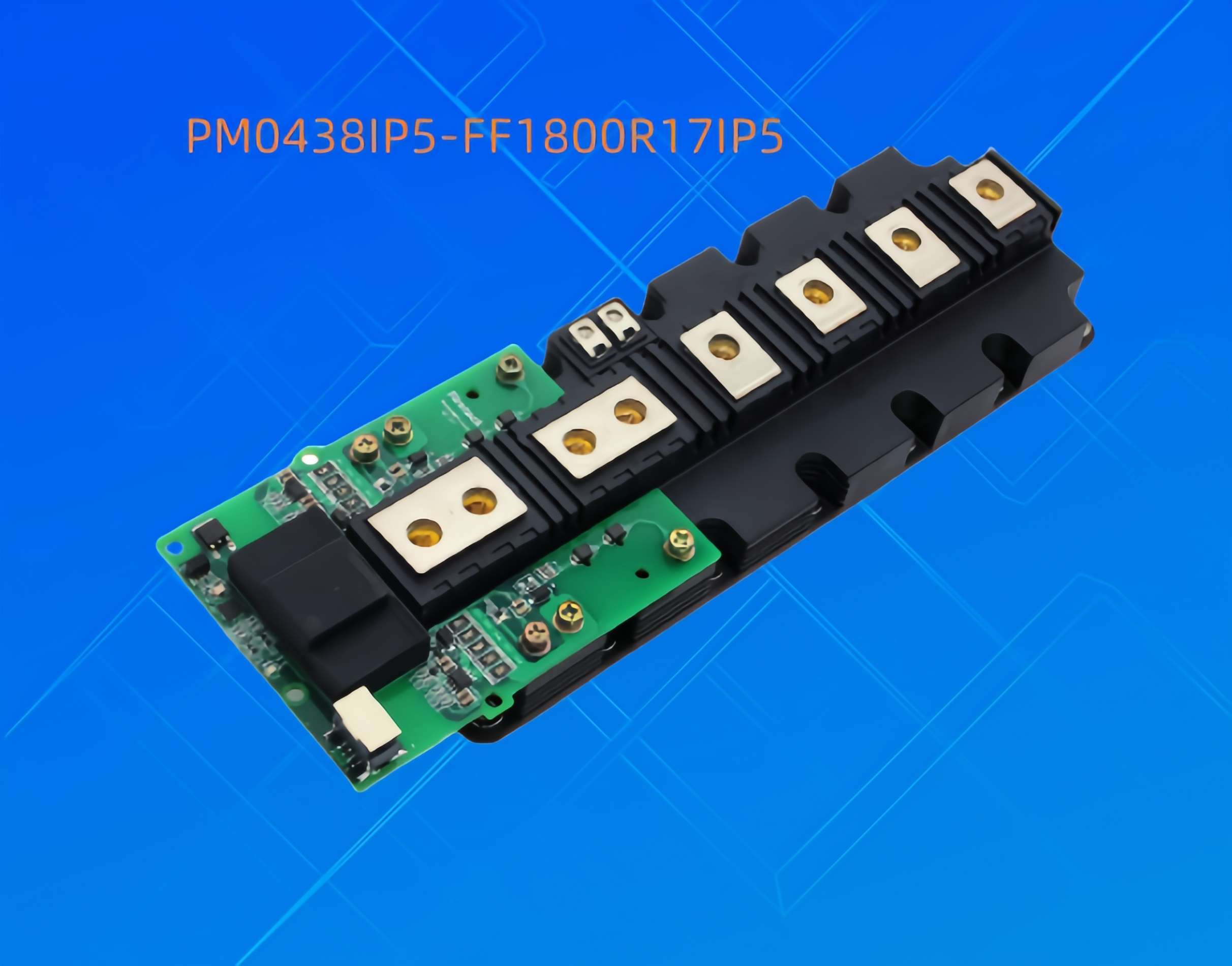

PM0438IP5 是適配英飛凌PrimePACK3+功率模塊的數字驅動器，適配英飛凌型號：FF1800R17IP5。

PM0438IP5 是適配英飛凌PrimePACK3+功率模塊的數字驅動器，適配英飛凌型號：FF1800R17IP5。驅動結構緊湊，尺寸小，同時具有非常寬的工作溫度范圍；在功能上，可靠的短路檢測技術與軟關斷技術保證了系統安全。

主要功能說明

短路保護

驅動電路通過檢測IGBT 開通時的集電極電壓VCE 來判斷IGBT 是否處于短路狀態。集電極電壓通過高壓二極管來檢測。當VCE 電壓超過設定閾值，驅動判定IGBT 處于短路狀態，驅動將啟動軟關斷，將IGBT 緩慢的關斷, 同時將故障返回給上位機。

欠壓保護

驅動板同時監測副邊側正負電源。當副邊側正電壓或者負電壓低于閾值電壓時，驅動電路將判定發生了欠壓故障，驅動電路將自動封鎖IGBT，同時反饋一個故障信號給上位機。當故障消除后，再經過阻斷時間（block time），原邊的故障口會自動復位。
對于IGBT 橋臂，Firstack 智能驅動強烈建議不要讓橋臂中的任一個IGBT 工作在欠壓狀態。由于Ccg 的存在，當橋臂中的某個IGBT 開通時，其帶來的高dv/dt 可通過Ccg耦合到另一個IGBT，導致另一個IGBT 微導通。同時，較低的門極電壓，將增大IGBT的開關損耗。

軟關斷

當發生短路直通時，IGBT 會迅速退飽和，其兩端的電壓VCE 會達到直流母線電壓；而流過IGBT 的電流Ic，會達到額定電流的4 倍甚至更多，取決于IGBT 的類型及門極電壓。這時，IGBT 所消耗的功率，會瞬時達到兆瓦級。如果不能在很短的時間內減小短路電流，IGBT 會因為芯片過熱而燒毀。然而，如果短路時的關斷速度像正常關斷一樣快，會產生很大的di/dt，由于寄生電感的存在，該di/dt 會在IGBT 兩端帶來很大的電壓尖峰，使得IGBT 過壓擊穿。

為了解決短路時巨大的關斷尖峰，Firstack 智能驅動電路引入了軟關斷技術。在IGBT 發生短路直通時，在保證短路時間不超過10us 的前提下，通過緩慢的降低門極電壓Vge，既保證了IGBT 芯片不會因為過溫燒毀，也有效降低了di/dt，避免了關斷時的電壓尖峰，保證了IGBT 的安全。
