英飛凌62mm封裝IGBT模塊安裝指南
發布時間:
2024-12-27
本文以英飛凌62mm封裝IGBT模塊為例,介紹IGBT模塊的安裝指南及散熱硅脂的涂抹要求。

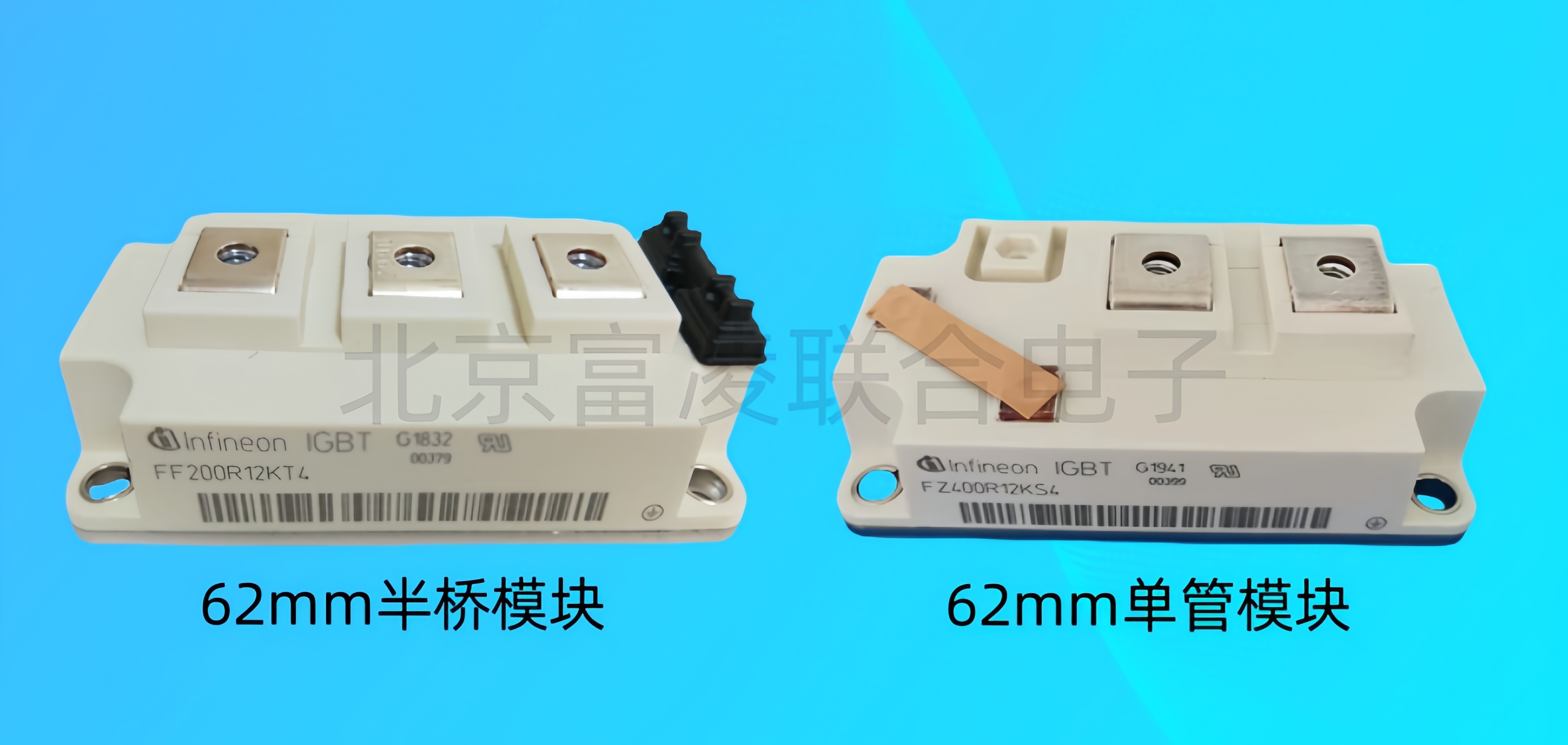

IGBT 模塊在電子領域的廣泛應用,正確安裝對于設備的穩定運行至關重要。IGBT 模塊就如同電子設備的心臟,其性能的發揮直接影響著整個系統的運行效率和可靠性。IGBT 模塊在工作過程中會產生大量的熱量,因此必須通過散熱片來耗散這些能量,以確保模塊溫度不超過數據手冊中指定的運行中最高溫度。本文以英飛凌62mm封裝IGBT模塊為例,介紹IGBT模塊的安裝指南及散熱硅脂的涂抹要求。

為了實現高效散熱,在模塊基板與散熱片的各自表平面之間,需要用導熱硅脂填充固有的氣隙,以形成高效的熱通道。
- 散熱器:安裝表面必須平整,無顆粒,100mm長度上的平整度<25um,粗糙度R<10um。
- 導熱硅脂:IGBT模塊底板上涂上約100um的導熱硅脂,在緊固模塊時,必須觀察安裝模塊周圍的導熱硅脂邊緣。
- 模塊安裝:按照固定順序,固定所有螺釘?shù)呐ぞ兀?.5Nm(手動),交叉施加規定的扭矩(3-6Nm),推薦的螺釘:M6 x 16-8.8(最低6.8),帶平墊圈或符合DIN 6900的自攻螺釘組件。
- 模塊組件:電氣連接母線或疊層母排組件,必須在模塊的公差范圍內。

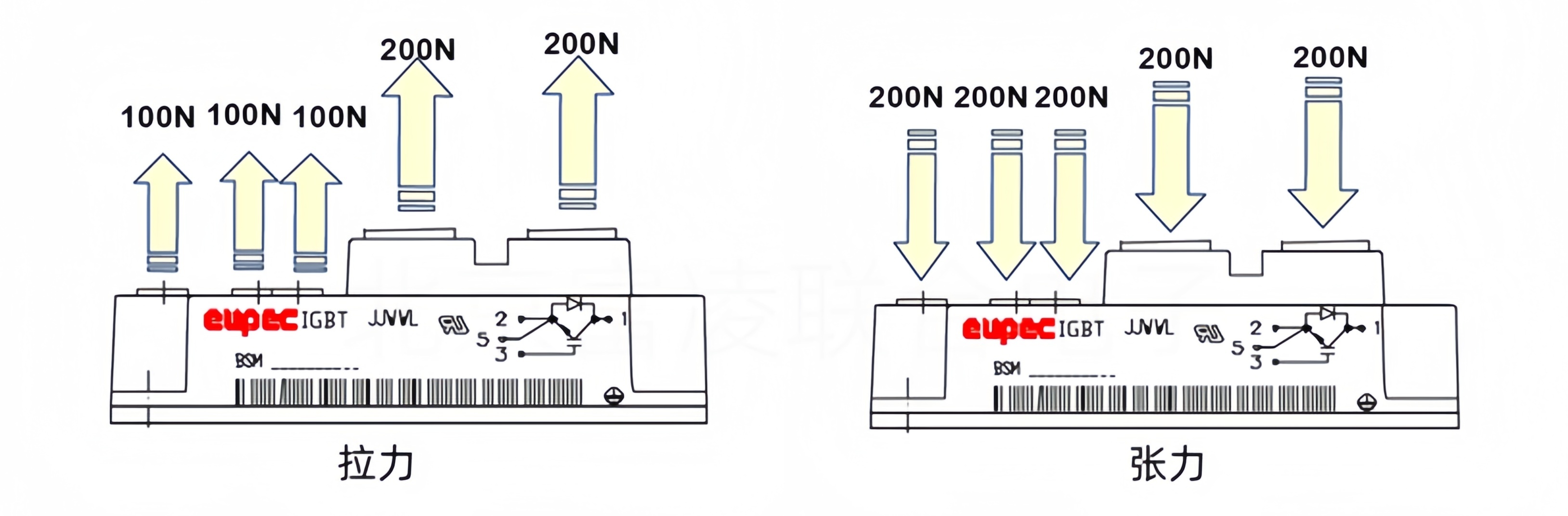

半橋模塊的安裝方式必須使模塊每個接線端子的拉力限制在200N, 張力限制在100N,模塊每個觸發端子的拉力控制在50N。

單管模塊的安裝方式必須使模塊每個接線端子的拉力和張力限制在200N, 模塊每個觸發端子的拉力控制在100N。

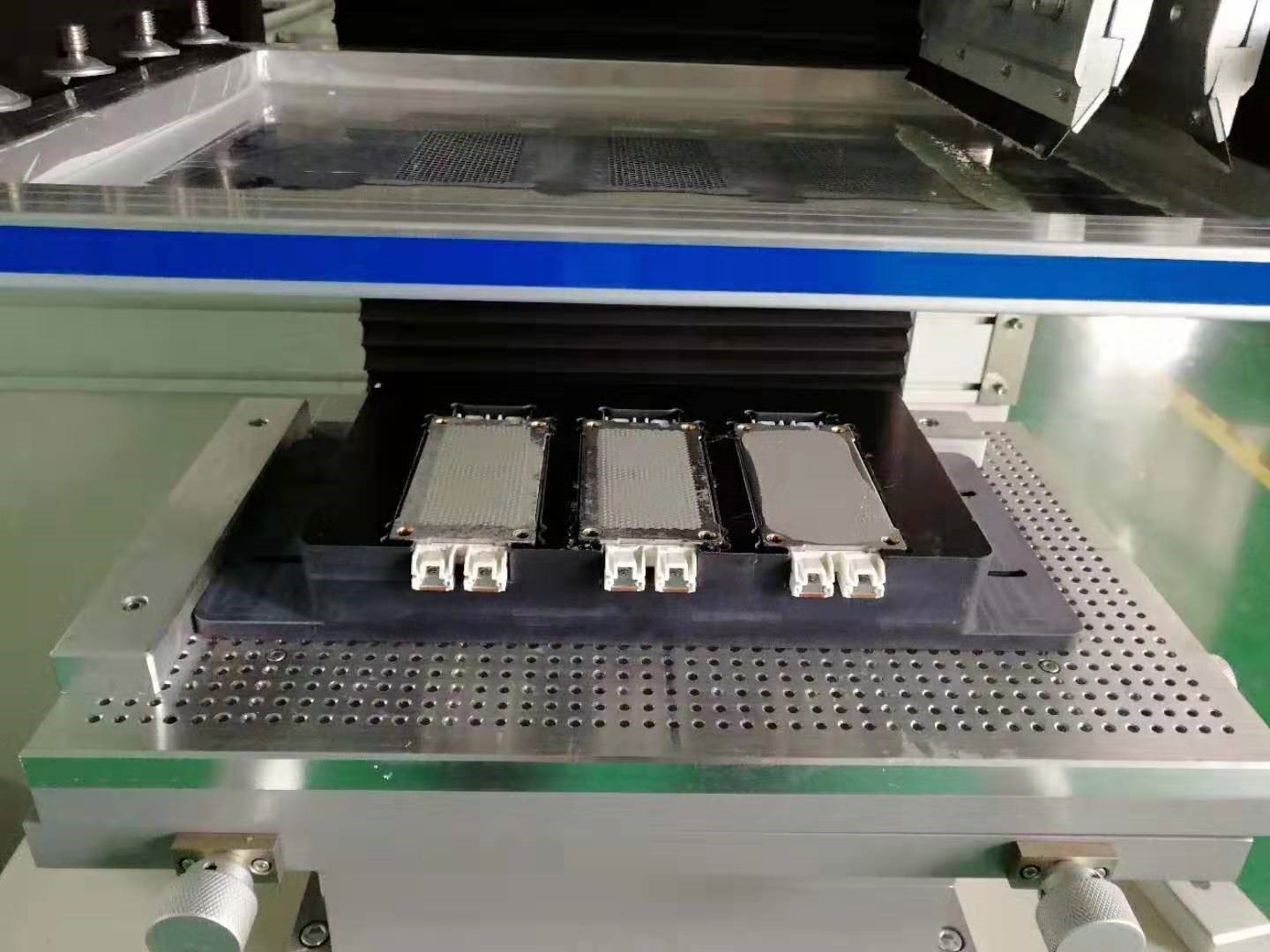

在安裝過程中,還可以采用絲網印刷工藝將導熱硅脂直接應用于模塊的基板。首先要清潔金屬夾具上的變硬的導熱硅脂殘留物或者其他雜質,可以應用適當?shù)囊掖嫉然瘜W物品。然后校準絲網模板與模塊的位置,把 62mm 模塊放進卡槽里,轉動夾具使其與基板對齊,使用足量的導熱硅脂,用刮刀或者油刀交錯刮涂導熱硅脂,確保所有的凹孔都填滿導熱硅脂。

此外,為了避免基板的不必要的拉伸和張力,散熱器必須保證硬度并避免在安裝和運輸過程中的變形。所有的安裝螺釘都必須按照統一的特定的扭矩,使用電子控制的或者至少低速電子螺絲刀可以確保這個扭矩,也可以通過定扭矩扳手來手工完成。在涂覆導熱硅脂和模塊定位到散熱器上以后,應通過對角線上的螺絲慢慢固定模塊,用手緩慢按壓模塊并輕輕轉動來分布導熱劑,最后按照規定的扭力擰緊螺絲。
正確安裝英飛凌 62mm 封裝 IGBT 模塊,能確保設備高效穩定運行,為電子設備的良好性能提供保障。通過前文對英飛凌 62mm 封裝 IGBT 模塊安裝前的準備、導熱劑的使用、模塊到散熱器的安裝以及安裝注意事項等方面的詳細闡述,我們可以清楚地認識到每一個環節的重要性。從選擇合適的散熱器,確保其表面光潔度和平整度,到正確使用導熱劑填充模塊基板與散熱片間的氣隙,再到按照特定扭矩安裝螺釘以及注意靜電防護等,每一個步驟都需要嚴格按照要求進行操作。只有這樣,才能充分發揮英飛凌 62mm 封裝 IGBT 模塊的性能優勢,為各種電子設備的穩定運行提供有力支持。在實際安裝過程中,我們應認真參考相關的安裝指導書和資料,確保安裝的準確性和可靠性。同時,不斷積累安裝經驗,提高安裝技術水平,為電子設備的高效運行貢獻自己的力量。
