IGBT模塊死區時間設置詳解
發布時間:
2024-11-22
IGBT模塊作為電力電子系統中的核心組件,其性能的穩定性和可靠性對整個系統的運行至關重要。在IGBT的控制策略中,死區時間的設置是一個重要的環節,它直接關系到系統的安全性和效率。本文將詳細解析IGBT模塊死區時間的概念、計算方法以及如何優化設置,以期為相關領域的工程師提供有價值的參考。
一、死區時間的概念
死區時間,是指在IGBT的控制策略中加入的“互鎖延時時間”,用于避免由于IGBT開通和關斷時間不一致而導致的橋臂直通現象。橋臂直通是指在一個橋臂的IGBT尚未完全關斷時,另一個橋臂的IGBT已經開始導通,這會導致直流電源短路,損壞橋臂功率器件。死區時間的設置,就是要在其中一個IGBT關斷后,延遲一段時間再開通另一個IGBT,從而避免直通現象的發生。
死區時間一般有兩種:控制死區時間和有效死區時間??刂扑绤^(qū)時間是在控制算法里執行的死區時間,目的是確保有效死區時間總是正值。有效死區時間則是實際作用于IGBT器件的死區時間,它決定了兩個IGBT在切換過程中的非導通狀態持續時間。

二、死區時間的計算方法

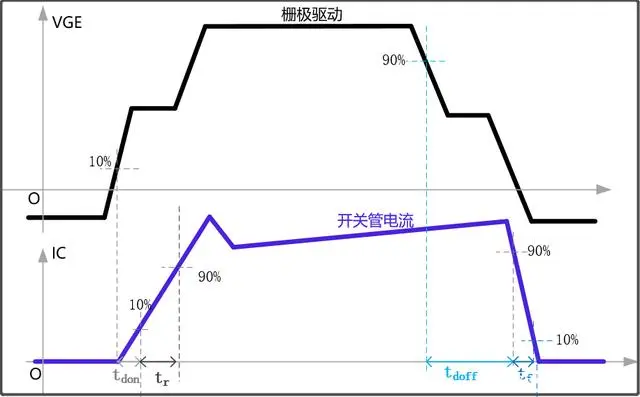

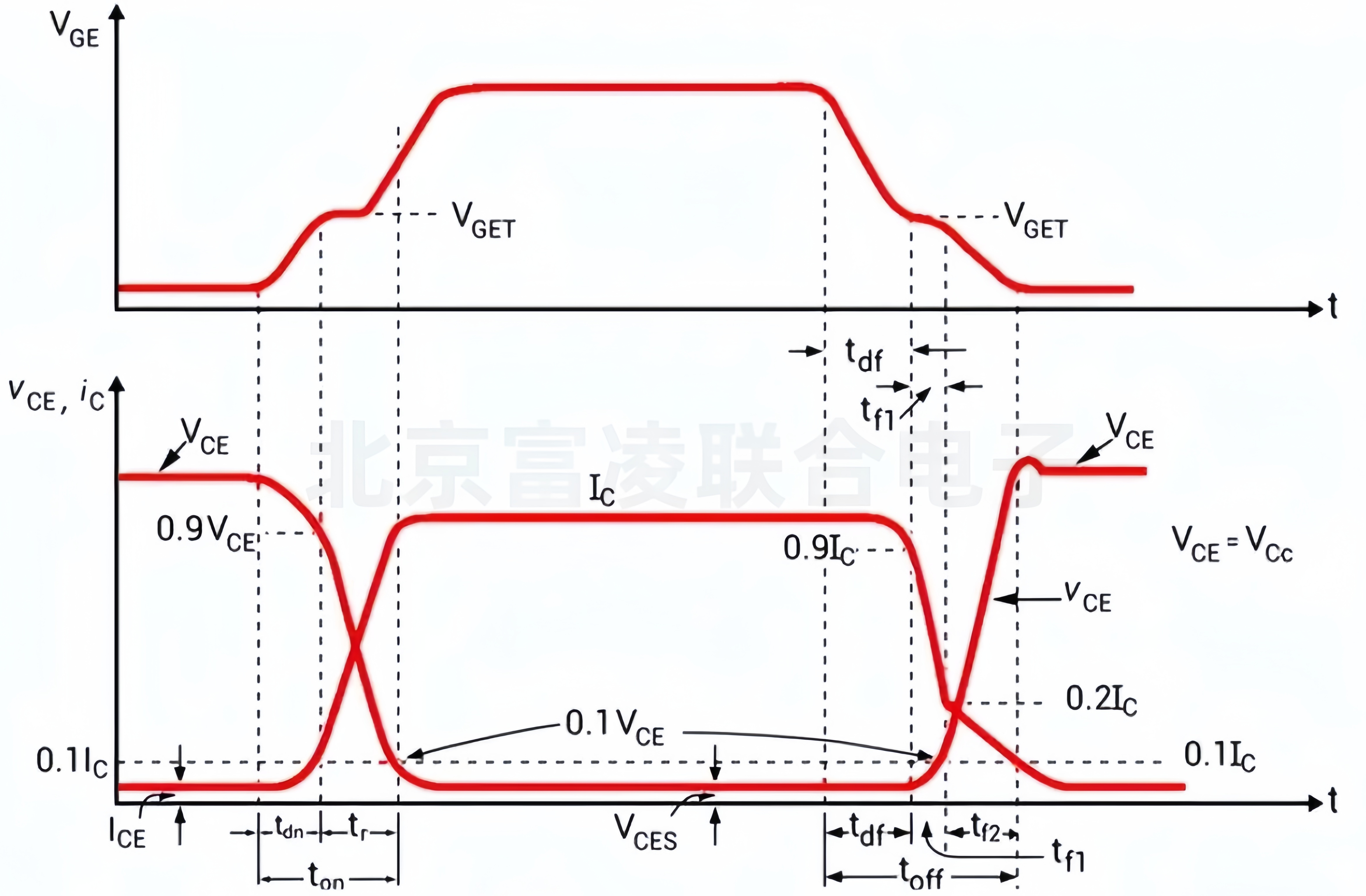

死區時間的計算需要考慮IGBT的開通延遲時間、關斷延遲時間以及驅動器的傳輸延遲時間。具體計算公式如下:
死區時間 = (最大關斷延遲時間 - 最小開通延遲時間) + (驅動器最大傳輸延遲時間 - 驅動器最小傳輸延遲時間) + 安全裕度
其中,最大關斷延遲時間和最小開通延遲時間描述了IGBT器件本身的特性和所使用的柵極電阻器的影響;驅動器最大傳輸延遲時間和最小傳輸延遲時間則是由驅動器決定的傳輸延遲時間之差。安全裕度是為了確保死區時間的設置足夠安全,通常根據現場經驗進行設定。
在實際應用中,由于IGBT數據表只提供標準工況下的典型值,因此有必要在特定驅動條件下進行一系列測試,以獲得準確的延遲時間值,從而計算出合適的死區時間。

三、死區時間的影響與優化
死區時間的設置對IGBT模塊的性能有著重要影響。一方面,死區時間可以有效地避免橋臂直通現象,保護功率器件不受損壞;另一方面,死區時間也會帶來一些不利影響,如輸出波形的失真和輸出效率的降低。
為了優化死區時間的設置,可以采取以下措施:
1. 選擇足夠強大的驅動器以吸收或提供IGBT峰值門極電流,從而減小開通和關斷延遲時間。
2. 使用負電源加速關斷過程,進一步縮短關斷延遲時間。
3. 選擇快速傳遞信號的驅動器,如基于容藕技術的驅動器,以提高傳輸延遲時間的匹配度。
4. 根據實際應用的門極電阻條件進行延遲時間的測試,并根據測試結果調整死區時間的設置。
5. 在使用0V/15V的門極驅動電壓時,考慮使用獨立的Rgon/Ggoff電阻,以減小關斷延遲時間和死區時間。
四、結論
IGBT模塊死區時間的設置是確保電力電子系統穩定運行的關鍵環節。通過合理的計算和優化設置,可以有效地避免橋臂直通現象,同時減小輸出波形的失真和輸出效率的降低。在實際應用中,應根據IGBT器件的特性、驅動器的性能以及實際應用的條件進行綜合考慮,以確定最合適的死區時間設置。
