前面介紹過英飛凌IGBT模塊命名規則的文章，英飛凌作為IGBT的第一品牌，除了各類繁多的模塊型號外，還有分立器件（后面稱“單管”）型號也數不勝數。只是單管封裝沒有那么復雜的拓撲，封裝形式相對單一，致使英飛凌IGBT單管的命名規則相對簡單一些。
IGBT單管以時間為界，有兩套命名體系
一、對于2013年3月份之前release的器件，命名規則如下圖。
主要傳達的信息有：芯片種類（是否有續流二極管）+封裝形式+電流等級+電壓等級+芯片類型+是否車規級芯片:
單管塑封殼上面都會有激光打標，這可以說是料號的“昵稱“——用更少的字母，表達了豐富的特性。例如對于IHW20N120R3這顆器件，它的封裝上的標志是H20R1203，各數位含義和料號的命名規則相同，如下圖：
IKW40N120T2

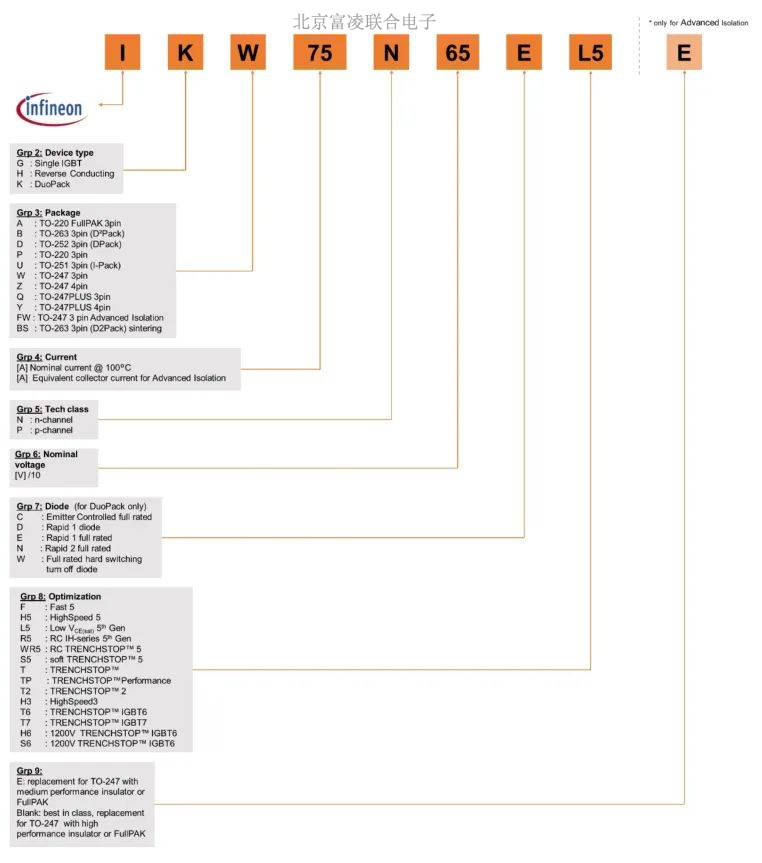

二、對于2013年3月之后release的器件，它的命名規則稍有不同。
- 首先，封裝形式更加豐富了，從6種拓展到了11種，新增封裝類型包括：TO247-4pin，TO247plus-3pin/4pin，高級絕緣的TO247 3pin，以及使用燒結技術的TO263 3pin。由于新型封裝形式層出不窮，表示封裝的第3數位還會繼續拓展，不斷更新。
- 第7數位表示了反并聯二極管的類型（EmCon, rapid1, rapid2），以及其電流等級是否和IGBT相同，如相同，則標為full rated。第8數位代表了IGBT類型，可以看到這套命名規則里的IGBT芯片類型，可比上一代多多啦，從TRENCHSTOP? 2到最新的TRENCHSTOP? 7應有盡有。
- 在高級絕緣TO247 3pin產品最后一位，可能還會有一個字母E，這個字母E代表最具性價比的高級絕緣方案。如果缺省，則默認為性能最優的高級絕緣方案。

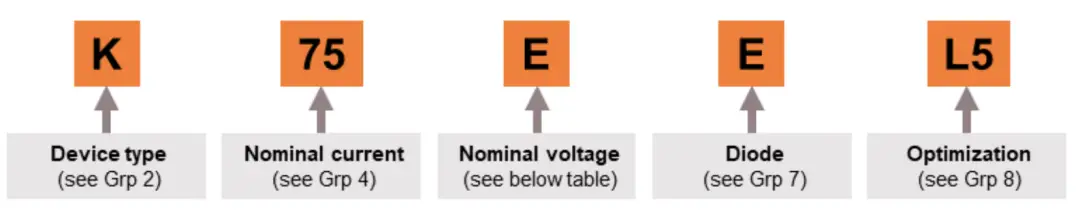

激光打標規則和上一代也有很大變化，值得注意的是兩點:
IKW75N65EL5E
■ 電壓等級（第三數位）不再給出數字，而以字母替代。字母和電壓的對應規則如表1。你說看起來好像沒什么規律呢？是的，考驗記憶力的時候到了。。。
字母對應電壓表格
■ 激光打標第四數位上給出了二極管信息（是否是全電流二極管），其規則同上圖中料號的命名規則group 7。
英飛凌IGBT分立器件的命名規則就這么多了，如有不清楚的地方，也可以聯系北京富凌聯合電子，提供專業的技術解答和商務服務。
