日本諫早（IDC）IGBT厚膜驅動芯片: M57962AL在工業電源中廣泛應用，隨著“新冠疫情”對IC產業鏈的影響，M57962AL出現嚴重的缺貨問題，從原有標準交期8周，延長到20周，從2021年年初開始，該產品處于原廠分貨狀態。因?yàn)楣┬璨黄胶獾脑?，造成了一部分客?hù)很難采購到計劃的需求數量，迫不得已尋找替換的型號，解決供應緊張的問題。

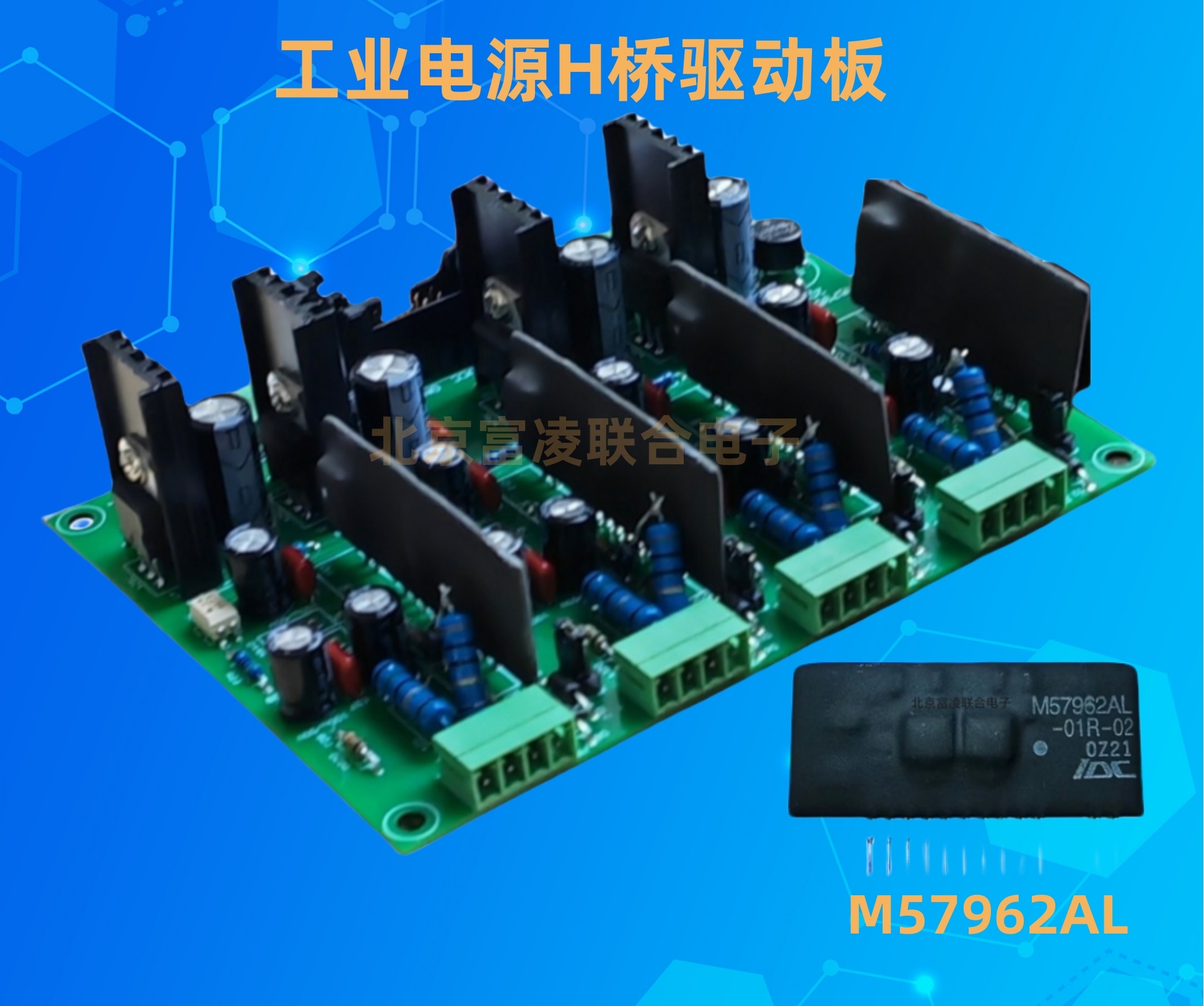

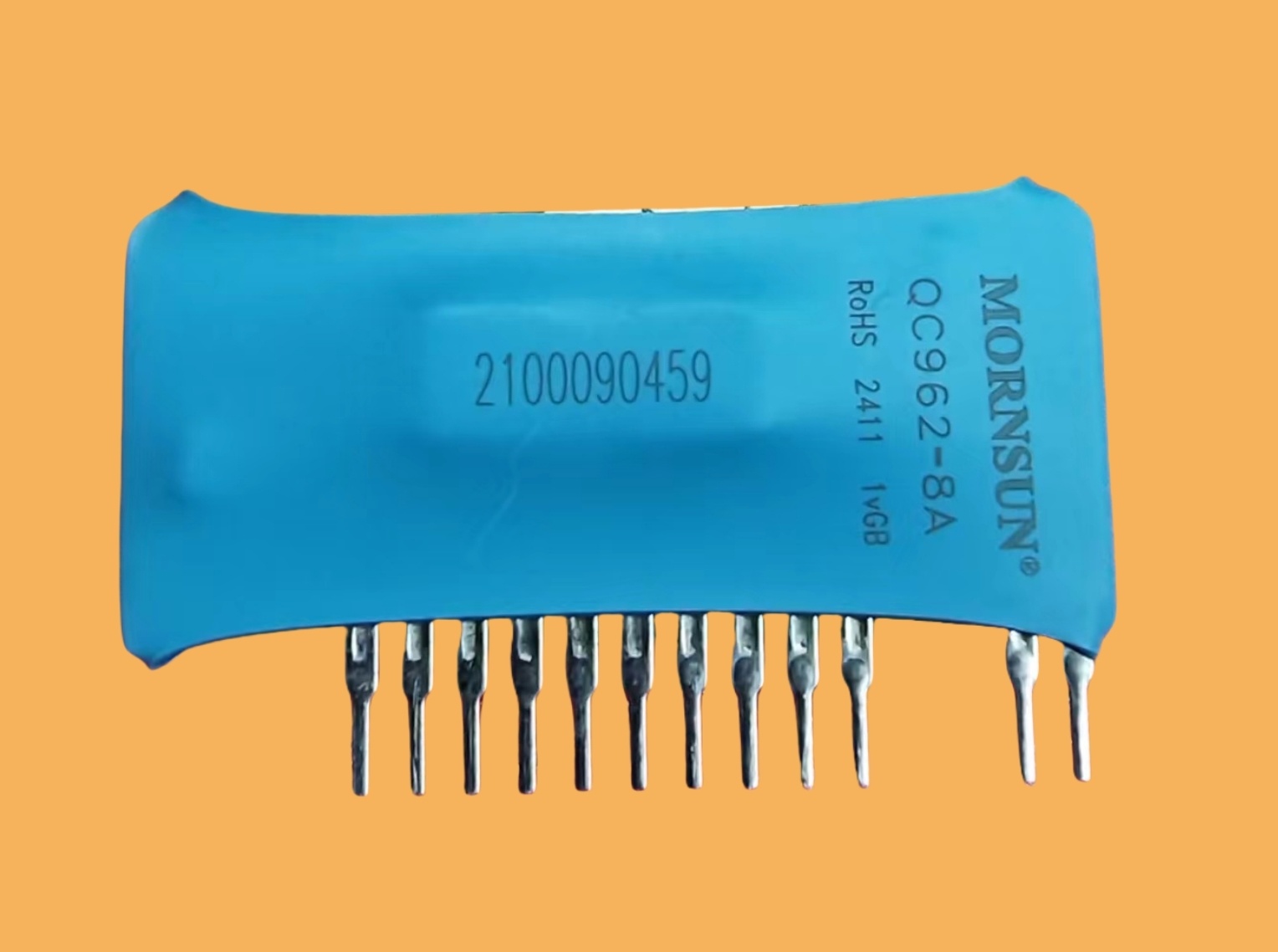

       市場上能夠替換M57962AL的產品非常少，MORNSUN(金升陽)的QC962-8A是一款完全兼容M57962AL的產品，尺寸相同，引腳定義相同，市場應用十五年以上，是國產品牌中較為可靠的產品。

        QC962-8A是一種混合集成型IGBT驅動器，其主要功能是接收來自控制器的方波信號，經隔離、放大后，施加到IGBT的柵極，以控制IGBT的開啟與關斷。它通過光耦為方波信號提供可靠的電氣隔離，使得IGBT所產生的共模干擾無法影響到控制系統。此外，QC962-8A還能通過檢測IGBT的集電極欠飽和壓降的方法來快速識別IGBT的過流或短路狀態，率先實施保護功能，避免IGBT在故障條件下被燒毀，而后向控制器發出報警信號。

產品特點：

? 內部集成高共模抑制比（CMRR）光耦   (CMR：典型值：30kV/μs，最小值：15kV/μs）

? 正、負雙電源供電

? 輸入信號兼容CMOS&TTL 電平

? 采用高隔離電壓光耦（3750Vrms,1 分鐘）

? 具有短路保護和故障輸出功能

? 過流故障時輸出軟關斷及定時復位功能

? 短路檢測抑制時間（盲區）可調

? 開關頻率高達40kHz

? 管腳及功能完全兼容M57962AL（參見兼容說明）

推薦使用產品：

? 600V 系列IGBT(電流≤600A)

? 1200V 系列IGBT(電流≤400A)

? 1700V 系列IGBT(電流≤200A)

注：

1. 包裝信息請參見《產品出貨包裝信息》，包裝包編號：58230001；

2. 驅動器到IGBT柵極和發射極的連線要盡量短，最長不超過1 米；

3. 驅動器到IGBT 柵極和發射極的連線建議采用雙絞線；

4. 為減小IGBT 關斷瞬間在集電極產生的高電壓尖峰，可以適當增加?xùn)艠O電阻；

5. 由于端子3、9和10 要在測試中使用，在實際應用中要避免與外部電路連接；

6. 電壓補償電容C1 和C2要盡量靠近驅動器放置；

7. 與1 端相連的二極管D1的耐壓值需高于IGBT關斷時集電極承受的峰值電壓，其電壓等級應與所驅動的IGBT模塊的電壓等級近似；

8. 電容Ctrip應盡量貼近端子，與PIN2端與PIN6端的連線要盡量短（<5cm）；

9. 因D1的反向恢復特性，當其反向恢復時間較長時，1 端可能承受較高的電壓，從而損壞驅動器。因此，有必要在1、6 端加入起保護作用的30V TVS 管DZ1；

10. 若輸入信號高電平電壓過大導致輸入信號電流過大時,可調節限流電阻以滿足輸入信號電流的要求。信號輸入端之間電路為高速光耦的LED和150Ω電阻串聯而成。所以外部限流電阻可根據下列公式計算：

兼容特性：

QC962-8A基本參數和功能腳位兼容于M57962AL系列產品，用戶若沒有特殊要求可直接替代使用，替代使用需注意以下幾點問題：

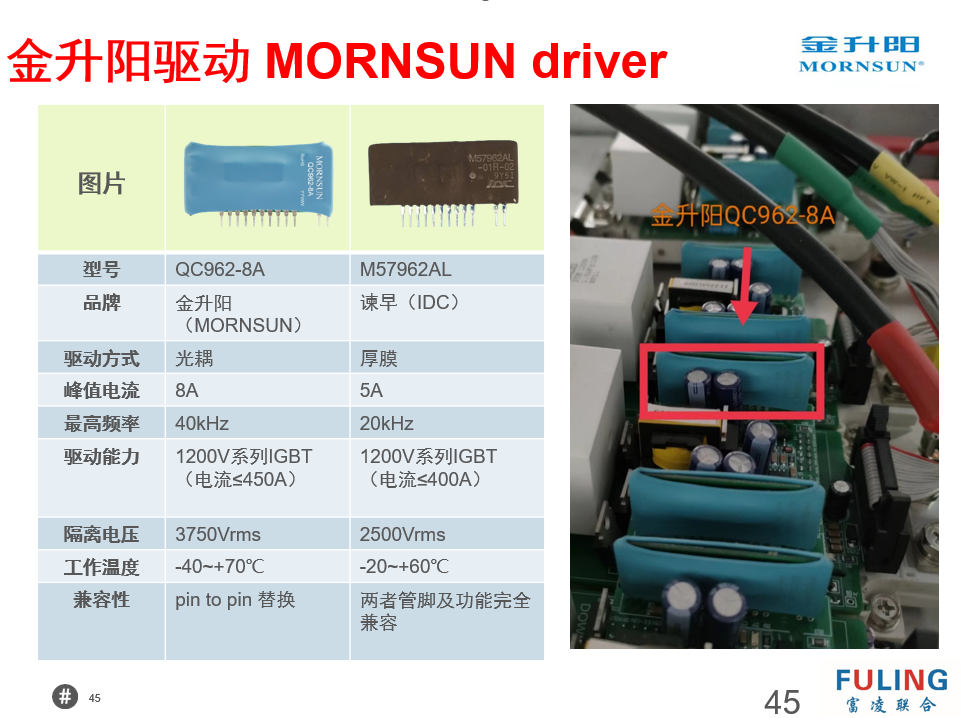

1. QC962-8A相對于M57962AL產品增加了保護閾值調節功能及功能腳位7，用戶若需要使用此功能可參照上述過流保護閾值調節特性進行適當調節，用戶如無需此調節功能，請將此功能腳懸空處理；

2. QC962-8A相對于M57962AL產品增加了短路保護抑制時間調節功能及功能腳位2，用戶若需要使用此功能可參照上述短路保護抑制時間調節特性進行適當調節，用戶若無需此調節功能，請將此功能腳懸空處理；

3. QC962-8A引腳3、9、10 為未定義功能腳，要在生產測試過程中使用，在用戶應用時請將3、9、10 引腳懸空處理；

4. QC962-8A最大輸出峰值電流為8A，相對于M57962AL產品的輸出峰值電流有所增加，客戶可根據實際電路需要適當調節柵極限流電阻Rg。
