IGBT模塊作為現代電力電子系統中的核心器件，廣泛應用于變頻器、逆變器以及新能源發電等領域。IGBT的可靠開通和關斷對于整個系統的穩定運行至關重要，而門極電阻的選取是影響IGBT開關性能的關鍵因素之一。本文將詳細介紹IGBT門極電阻的選取策略，以期為相關領域的工程師提供實用指導。

 一、IGBT門極電阻的作用

       IGBT的開關過程實際上是對其門極輸入電容的充放電過程。門極電阻在此過程中扮演著重要角色，它不僅可以控制門極脈沖電流的幅值，還能影響IGBT的開關時間、開關損耗、反偏安全工作區（RBSOA）、短路安全工作區（SCSOA）、電磁干擾（EMI）、電壓變化率（dv/dt）以及電流變化率（di/dt）等關鍵參數。因此，門極電阻的選擇直接關系到驅動電路的質量可靠性和整體系統性能。

 二、門極電阻對開關特性的影響

1. **開關時間與損耗**：門極電阻的大小直接影響IGBT的開關時間。減小門極電阻可以縮短開通和關斷時間，但同時也會增加開關損耗和發熱。這是因?yàn)檩^小的門極電阻允許更大的柵極峰值電流，雖然加快了開關速度，但也會導致更高的di/dt，從而產生較大的電壓尖峰和開關損耗。

2. **電壓尖峰與振蕩**：過大的di/dt會通過回路中的雜散電感產生電壓尖峰，這些尖峰電壓可能損壞IGBT，尤其是在短路工況下。此外，門極電阻過小還可能引起驅動信號振蕩，影響系統的穩定性。

3. **死區時間與誤觸發**：在半橋拓?fù)渲?，較大的關斷電阻會延長IGBT的下降時間，可能導致實際死區時間大于設置的最小死區時間，增加橋臂直通的風險。

4. **續流二極管的反向恢復**：續流二極管的開關特性同樣受到門極電阻的影響。門極開通電阻限制了允許的最小值，必須與續流二極管的反向恢復特性相匹配，以避免過大的反向恢復損耗。

三、門極電阻的選取原則

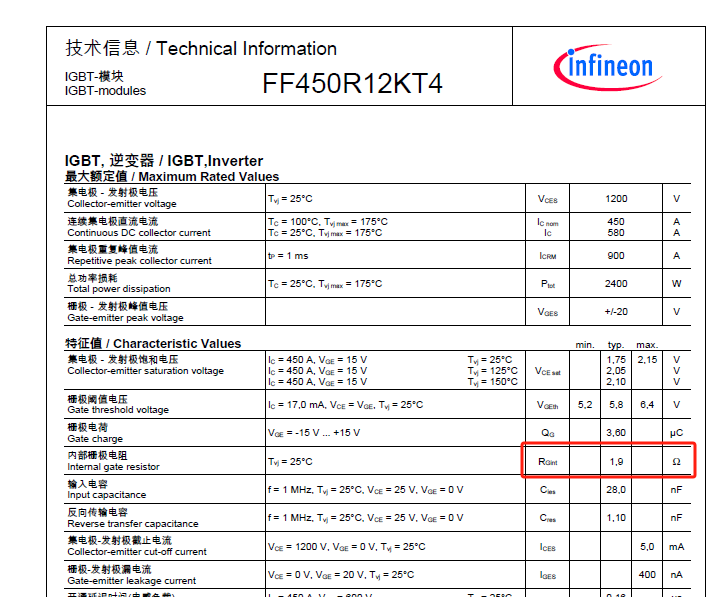

1. **根據IGBT型號和應用場景選擇**：門極電阻的阻值應根據具體的IGBT型號和應用場景進行合理選擇。一般來說，額定電流大的IGBT模塊可以使用較小的門極電阻，而額定電流小的IGBT模塊則需要較大的門極電阻。IGBT規格書中通常會給出推薦的IGBT內部門極電阻值，外部門極電阻值的經驗值是內部門極電阻值1-2倍，但實際應用時可能需要根據系統參數進行測試和調整。

2. **綜合考慮開關損耗與速度**：最優的門極電阻值通常需要在開關損耗和開關速度之間進行權衡。減小門極電阻可以提高開關速度，但會增加開關損耗和發熱；增大門極電阻則可以降低開關損耗，但會延長開關時間。因此，需要根據具體應用需求選擇合適的折中方案。

3. **注意電阻的精度和溫度系數**：高精度、低溫漂的電阻可以提高IGBT驅動的穩定性。在溫度變化較大的環境中，應選擇溫度系數較小的電阻以保證驅動電路的穩定工作。

4. **布線設計與供電方式**：合理的布線設計可以減小寄生電感，降低開關過程中的電壓尖峰和振蕩。同時，對于大電流等級的IGBT，建議采用獨立供電方式以確保驅動的穩定性和可靠性。

 四、實際案例與應用

       在實際應用中，門極電阻的選取往往需要根據具體電路和系統參數進行測試和調整。例如，在變頻器設計中，可以通過計算和選型合適的開通和關斷門極電阻來實現IGBT的可靠開關。此外，還可以利用改變門極驅動電阻的方法來實現IGBT串聯時的有效均壓控制，從而提高系統的穩定性和可靠性。

      綜上所述，IGBT門極電阻的選取是一個復雜而關鍵的過程，需要綜合考慮多種因素。通過合理的門極電阻選取和驅動電路設計，可以充分發揮IGBT的性能優勢，滿足各種應用場景的需求。
